Productvoordelen

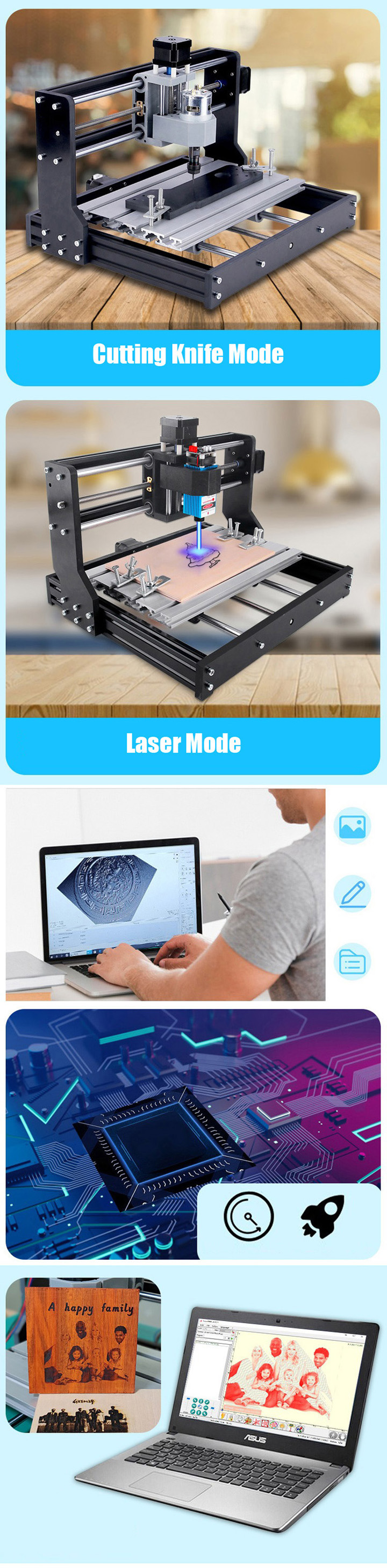

1) Twee graveermethoden: spindel en lasermodule.
2) Functie eindschakelaar X/Y/Z-as: nadat de eindschakelaar is geïnstalleerd en de XYZ-as het bereik van de graveermachine overschrijdt, activeert de eindschakelaar de machine om automatisch te stoppen.
3) Noodstopknop: deze functie kan worden gebruikt wanneer tijdens het werk een noodstop nodig is, wat de graveermachine veiliger en praktischer maakt.
4) PWM/TTL-signaalregeling is beschikbaar en het vermogen is 0-100% instelbaar!
5) Aangedreven door een geïntegreerde geïmporteerde stappenmotor met kortsluitbeveiliging.
6) Het gebruikt een ventilator om koeling te forceren.
7) Off-line identificatiefunctie: u kunt de off-line module en de computer tegelijkertijd plaatsen, en de off-line zal automatisch identificeren of er computerbesturing is.
8) Optische koppelingsisolatie is toegevoegd aan de spilaandrijving, zodat de besturingskaart minder warmte genereert en de spilsnelheidsregeling meer lineair en veiliger is.
Specificaties

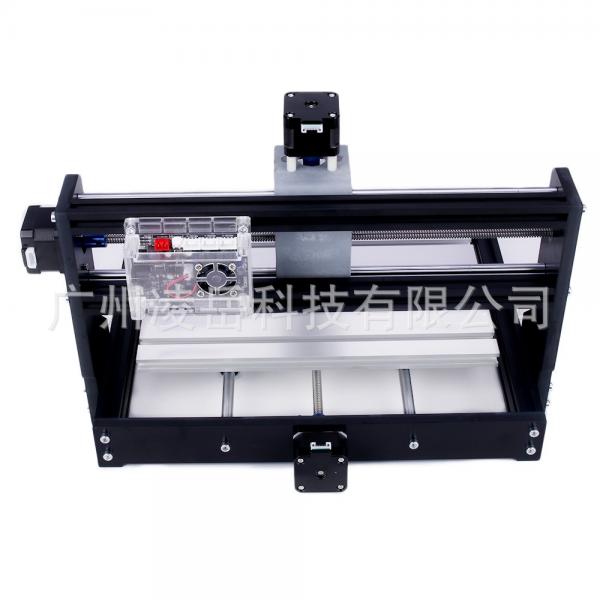

• Machineframe: geheel van metaal (aluminiumlegering, koper, roestvrij staal)
• Software: GRBL 1.1.7 besturingssystemen
• Ondersteund systeem: Windows XP / Win 7 / Win 8 / Win 10
• Voeding: AC110-240V
• Effectief graveergebied: 300 x 180 x 45 mm
• Framemaat: 420 x 355 x 280 mm
• Spindel: 775 motor, 24V, 120W, 10000 tpm
• Stappenmotor: 1,3A, 12V, 0,25 Nm koppel (2,2 in lb).
• Boren: 5 stuks frezen, punt 0,1 mm, 30 graden, diameter 3,175 mm
• Klemmen: 4 stuks, houd de dikte van 0-30 mm vast, maat: 50 * 20 * 3 (lengte * breedte * dik), de binnenste sleufbreedte 6 mm
• Offline bediening: GRBL afstandsbediening
GRBL-controllerkaart
• Aansluiting: USB (USB-CH340)
• Software: GRBL-controller, UniversalGcodeSender
• Ingangsspanning: 24VDC
• Masterchip: atmel 328P (Arduino nano)
• Spilaandrijfchip: MOSFET (aanbeveling 24V, stroom binnen 10A)
• Spil PWM-snelheid: ondersteuning
• Ondersteuning stappenmotor: 12V, < 2A stroom wordt aanbevolen
• Voedingsinterface: 5,5-2,5 mm DC-interface
• Ondersteuning 3-pins module: ondersteuning 0.5W-20W module
• Ondersteunend bestand: G-code (.nc/.txt/.tape/.gcode)
775 spindel
• Spindelparameters: 775 spindelmotor (12-36V) 24V:10000r/min
• Diameter montagegat: M4 schroefgat; Afstand montagegat: ongeveer 29 mm
• Diameter motoras: 15 mm; Motordiameter
• Boorklemparameters: ER11-3.175mm (kan worden vervangen 0-7mm)
• Besturingssoftware: grbl-besturing (kaars)
• Ondersteunende bestanden: G-code (.nc/.txt/.tape/.gcode...)
• Verwerkingsnauwkeurigheid: ongeveer 0,2 mm
• Bewerkbaar materiaal: hout, kunststof, PCB, PVC, koolstofvezel, acryl, densiteitsplaat, enz.
• Voeding: DC 24V 5.6A voedingsadapter (ingangsspanning 110-240VAC)
GRBL offline controle
• Ondersteuning van SD-kaart en TF-kaart tegelijkertijd, standaard capaciteit 1G.
• Met deze offline controllermodule kunt u de CNC-router direct besturen zonder deze op uw computer aan te sluiten.
• Nadat het bestand op de SD-kaart is geplaatst, kan het graveerbestand direct worden geïdentificeerd. U kunt ook de micro-USB-kabel gebruiken om de offline handcontrollerkaart op uw computer aan te sluiten en het bestand direct op te slaan.
• Handmatige bediening: pas de XYZ-aspositie handmatig aan als startpunt voor het graveren, open of sluit de spil handmatig, open of sluit de koelventilator handmatig.
• Bestandsgravure: nadat de offline controller een bestand heeft opgeslagen, kan deze verbinding maken met de GRBL-besturingskaart en de gravure verwerken. U hoeft de pc-computer niet aan te sluiten.
• Bestand opslaan: nadat de offline controller verbinding heeft gemaakt met de pc, wordt deze herkend als USB, zodat u rechtstreeks toegang hebt tot het graveerbestand.
Offline controllermodule:
Zonder een offline controllermodule: u moet de lasergraveermachine op de computer aansluiten om te werken.
Met een offline controllermodule: de lasergraveermachine kan direct werken. U hoeft geen verbinding te maken met een computer.

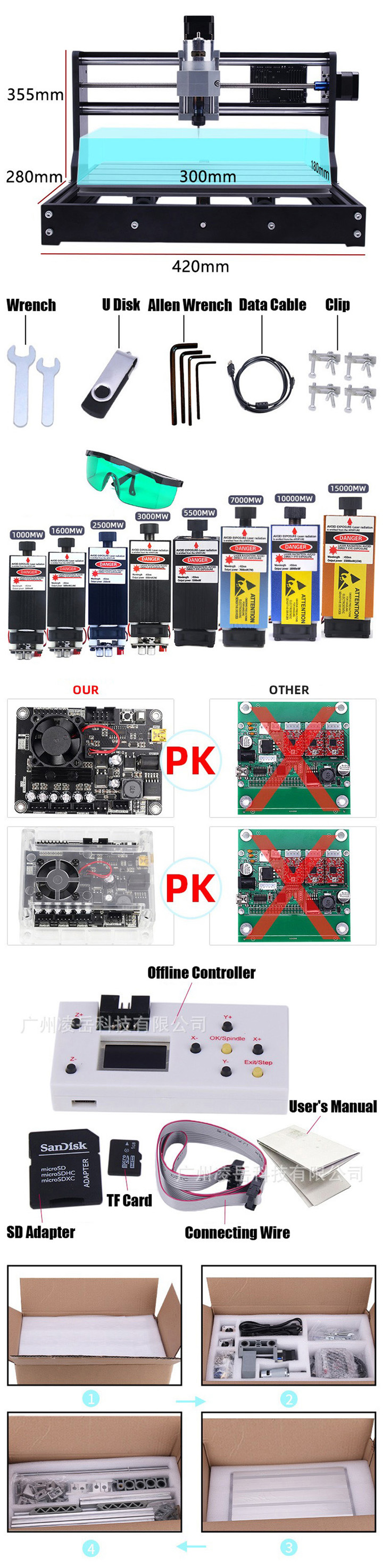

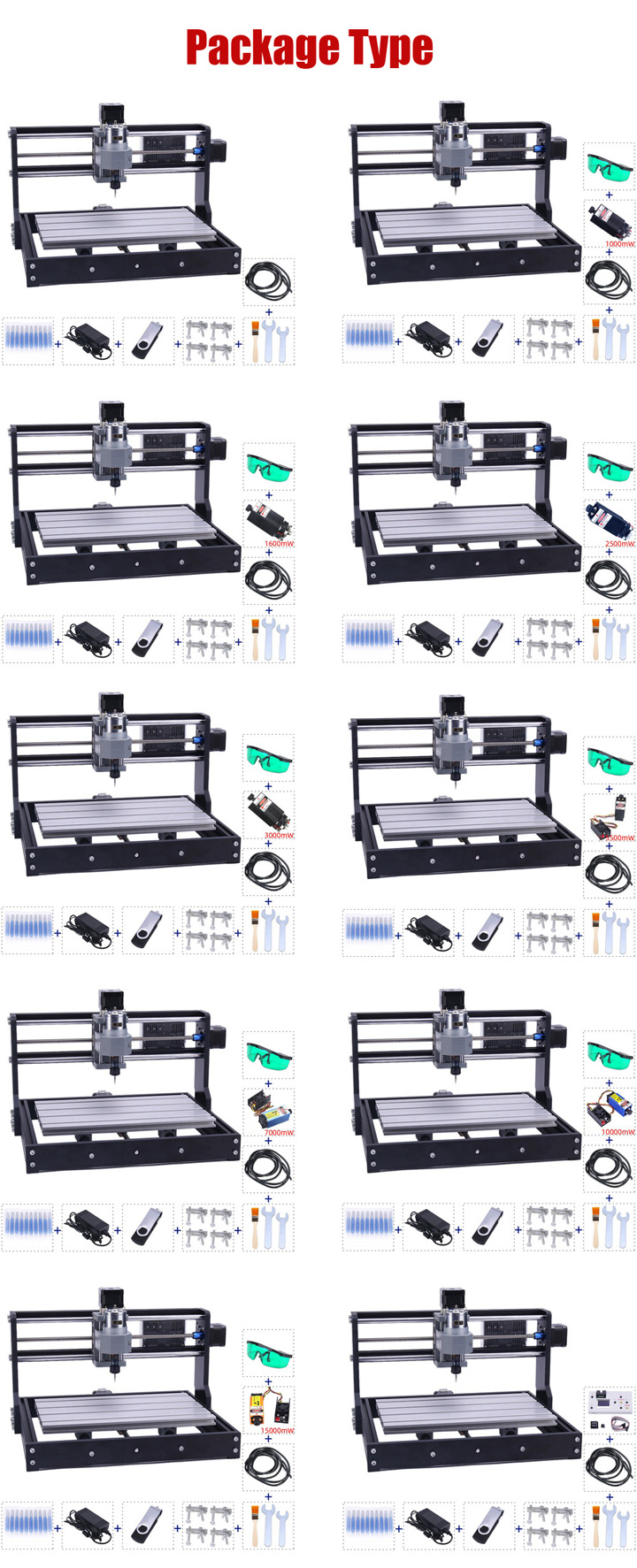

Verpakkingsinhoud

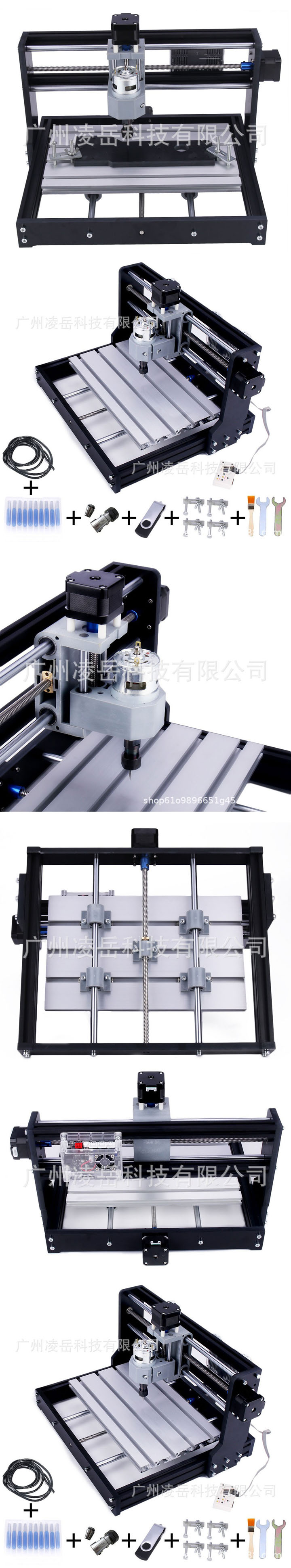

• 1 x DIY CNC-lasergraveermachine
• 1 x moederbord
• 1 x USB-kabel
• 1 x 24V5A voeding
• 1 x verlengstang met ER11 spantang 3,175 mm
• 4 x platenklem
• 1 x lasermodule (optioneel)
• 1 x offline besturingsmodule (optioneel)
• 5 x CNC-freesbits
• 7 x Sleutels
• 4 x rubberen voet
• N x schroeven en moeren
• 1 x U-schijf (gratis software, gebruikershandleiding, leervideo)
• 1 x gebruikershandleiding
